機械式疏水閥有哪些種類

機械式疏水閥有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等

自由浮球式疏水閥：

自由浮球式疏水閥的結構簡單，內部隻有一個活動部件精細研磨的不鏽鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長，疏水閥內部帶有Y係列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。

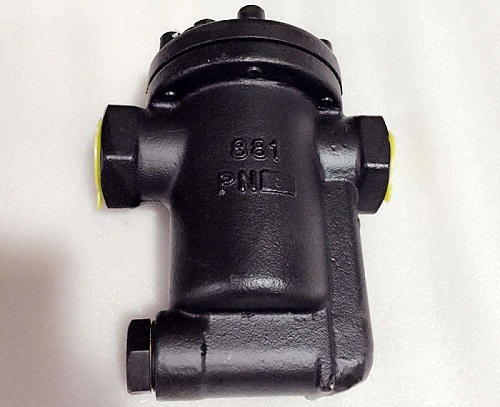

機械式疏水閥有哪些種類

設備剛啟動工作時，管道內的空氣經過Y係列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位上升，浮球上升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y係列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關閉。疏水閥開始正常工作，浮球隨凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處於液位以下，形成水封，無蒸汽泄漏，節能效果好。*小工作壓力0.01Mpa，從0.01Mpa至≤使用壓力範圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水，*小過冷度為0℃，加熱設備裏不存水，能使加熱設備達到*佳換熱效率。背壓率大於85%，是生產工藝加熱設備*理想的疏水閥之一。

自由半浮球式疏水閥：

自由半浮球式疏水閥隻有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球麵都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大於80%，能排飽和溫度凝結水，*小過冷度為0℃，加熱設備裏不存水，能使加熱設備達到*佳換熱效率。

當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。

杆浮球式疏水閥：

杠杆浮球式疏水閥基本特點與自由浮球式相同，內部結構是浮球連接杠杆帶動閥心，隨凝結水的液位升降進行開關閥門。杠杆浮球式疏水閥利用雙閥座增加凝結水排量，可達到體積小排量大，*大疏水量達100噸/小時，是大型加熱設備*理想的疏水閥。

倒吊桶式疏水閥：

倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連接杠杆帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗汙性能好。過冷度小，漏汽率小於3%，*大背壓率為75%，連接件比較多，靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小於0.1MPA時，不適合選用。

當裝置剛啟動時，管道內的空氣和低溫凝結水進入疏水閥內，倒吊桶靠自身重量下墜，倒吊桶連接杠杆帶動閥心開啟閥門，空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內，倒吊桶的蒸汽產生向上浮力，倒吊桶上升連接杠杆帶動閥心關閉閥門。倒吊桶上開有一小孔，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶連接杠杆帶動閥心開啟閥門，循環工作，間斷排水。

組合式過熱蒸汽疏水閥：

組合式過熱蒸汽疏水閥有兩個隔離的閥腔，由兩根不鏽鋼管連通上下閥腔，它是由浮球式和倒吊桶式疏水閥的組合，該閥結構先進合理，在過熱、高壓、小負荷的工作狀況下，能夠及時地排放過熱蒸汽消失時形成的凝結水，有效地阻止過熱蒸汽泄漏，工作質量高。≤允許溫度為600℃，閥體為全不鏽鋼，閥座為硬質合金鋼，使用壽命長，是過熱蒸汽專用疏水閥，取得兩項GB*，填補了*。

當凝結水進入下閥腔，副閥的浮球隨液位上升，浮球封閉進汽管孔。凝結水經進水導管上升到主閥腔，倒吊桶靠自重下墜，帶動閥心打開主閥門，排放凝結水。當副閥腔的凝結水液位下降時，浮球隨液位下降，副閥打開。蒸汽從進汽管進入上主閥腔內的倒吊桶裏，倒吊桶產生向上的浮力，倒吊桶帶動閥心關閉主閥門。當副閥腔的凝結水液位再升高時，下一個循環周期又開始，間斷排水。
