      閥門通徑和介質流速之間的關係

      2014-07-06 19:29:51   點擊量:

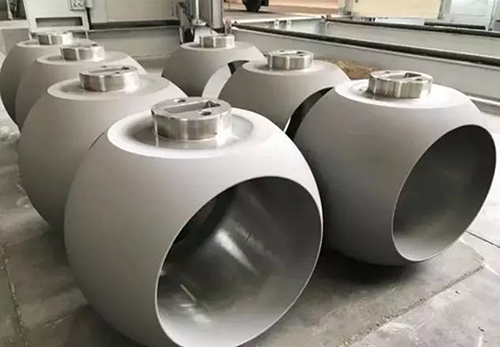

      閥門通徑

      1.閥門的流量與流速主要取決於閥門的通徑,也與閥門的結構型式對介質的阻力有關,同時與閥門的壓力、溫度及介質的濃度等諸因素有著一定內在聯係。


      2.閥門的流道麵積與流速、流量有著直接關係,而流速與流量是相互依存的兩個量。當流量一定時,流速大,流道麵積便可小些;流速小,流道麵積就可以大些。反之,流道麵積大,其流速小;流道麵積小,其流速大。

      3.介質的流速大,閥門通徑可以小些,但阻力損失較大,閥門易損壞。流速大,對易燃易爆介質會產生靜電效應,造成危險;流速太小,效率低,不經濟。對粘度大和易爆的介質,應取較小的流速。油及粘度大的液體隨粘度大小選擇流速,一般取0.1~2m/s。

      4.一般情況下,流量是已知的,流速可由經驗確定。通過流速和流量可以計算閥門的公稱通徑。

      5.閥門通徑相同,其結構型式不同,流體的阻力也不一樣。在相同條件下,閥門的阻力係數越大,流體通過閥門的流速、流量下降越多;閥門阻力係數越小,流體通過閥門的流速、流量下降越少。

      6.各種介質常用流速見下表。

      流體名稱

      使用條件

      流速
       (m/s)

      飽和蒸汽

      DN>200
       DN=200~100
       DN<100

      30~40
       25~35
       15~30

      過熱蒸汽

      DN>200
       DN=200~100
       DN<100

      40~60
       30~50
       20~40

      低壓蒸汽

      ρ<1.0(絕壓)

      15~20

      中壓蒸汽

      Ρ=1.0~4.0(絕壓)

      20~40

      高壓蒸汽

      Ρ=4.0~12.0(絕壓)

      40~60

      壓縮氣體

      真空
       Ρ≤0.3(表壓)
       Ρ=0.3~0.6(表壓)
       Ρ=0.6~1.0(表壓)
       Ρ=1.0~2.0(表壓)
       Ρ=2.0~3.0(表壓)
       Ρ=3.0~30.0(表壓)

      5~10
       8~12
       10~20
       10~15
       8~12
       3~6
       0.5~3

      氧氣

      Ρ=0~0.05(表壓)
       Ρ=0.05~0.6(表壓)
       Ρ=0.6~1.0(表壓)
       Ρ=1.0~2.0(表壓)
       Ρ=2.0~3.0(表壓)

      5~10
       7~8
       4~6
       4~5
       3~4

      煤氣



      2.5~15

      半水煤氣

      Ρ=0.1~0.15(表壓)

      10~15

      天然氣



      30

      氮氣

      Ρ=5~10(絕壓)

      15~25

      氨氣

      真空
       Ρ<0.3(表壓)
       Ρ<0.6(表壓)
       Ρ≤2(表壓)

      15~25
       8~15
       10~20
       3~8

      乙炔水



      30
       5~6

      乙炔氣

      ρ<0.01(表壓)
       ρ<0.15(表壓)
       ρ<2.5(表壓)

      3~4
       4~8
       5

      氣體
       液體

      10~25
       1.6

      氯化氫

      氣體
       液體

      20
       1.5

      液氨

      真空
       Ρ≤0.6(表壓)
       Ρ≤2.0(表壓)

      0.05~0.3
       0.3~0.8
       0.8~1.5

      氫氧化鈉

      濃度0~30%
       濃度30%~505
       濃度50%~73%

      2
       1.5
       1.2

      硫酸

      濃度88%~93%
       濃度93%~100%

      1.2
       1.2

      鹽酸



      1.5

      水及粘度
      相似液體

      Ρ=0.1~0.3(表壓)
       Ρ≤1.0(表壓)
       Ρ≤8.0表壓)
       Ρ≤20~30(表壓)
       熱網循環水、冷卻水
       壓力回水
       無壓回水

      0.5~2
       0.5~3
       2~3
       2~3.5
       0.3~1
       0.5~2
       0.5~1.2

      自來水

      主管Ρ=0.3(表壓)
       支管Ρ=0.3(表壓)

      1.5~3.5
       1~1.5

      鍋爐給水



      >3

      蒸汽冷凝水



      0.5~1.5

      冷凝水

      自流

      0.2~0.5

      過熱水



      2

      海水、微堿水

      Ρ<0.6(表壓)

      1.5~2.5


      注:
      DN值的單位為:mm;
      Ρ值的單位為:MPa。
      閘閥的阻力係數小,僅在0.1~1.5的範圍內、;口徑大的閘閥,阻力係數為0.2~0.5;縮口閘閥阻力係數大一些。
      截止閥的阻力係數比閘閥大得多,一般在4~7之間。Y型截止閥(直流式)阻力係數小,在1.5~2之間; 鍛鋼截止閥阻力係數大,甚至高達8。
      止回閥的阻力係數視結構而定:旋啟式止回閥通常約為0.8~2,其中多瓣旋啟式止回閥的阻力係數較大;升降式止回閥阻力係數大,高達12。
      旋塞閥的阻力係數小,通常約為0.4~1.2。
      隔膜閥的阻力係數一般在2.3左右。
      蝶閥的阻力係數小,一般在0.5以內。
      球閥的阻力係數小,一般在0.1左右。
      上述閥門的阻力係數是閥門全開狀態下的數值。

      閥門通徑的選用,應考慮到閥門的加工精度和尺寸偏差,以及其它因素影響。閥門通徑應有一定的富裕量,一般為15%。在實際的工作中,閥門通徑隨工藝管線的通徑而定。
