Q11F三片式焊接球閥工作原理及安裝使用說明

2014-07-06 19:29:51 點擊量:

Q11F三片式焊接球閥工作原理及安裝使用說明：

球閥的工作原理是靠旋轉閥杆來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。
球閥和旋塞閥是同屬一個類型的閥門，隻有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥。
三片式球閥隻需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥較適宜直接做開閉使用，發展已將球閥設計成使它具有節流和控製流量之用。球閥的主要特點是本身結構緊湊，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
三片式球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用於石油、化工、城市給排水等要求嚴格切斷的工況。

一、三片式球閥的注意事項：
1、要留有閥柄旋轉的位置。
2、不能用作節流。
3、帶傳動機構的球閥應直立安裝。

二、三片式球閥的工作原理：

是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業有著廣泛的應用。本類閥門在管道中一般應當水平安裝。

三、三片式球閥的優點：
1.流體阻力小，其阻力係數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封麵材料廣泛使用塑料、密封性好，在真空係統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
7.適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球麵，從而截斷流動。
三片式球閥是一種比較新型的球閥類別，它有著自身結構所擁有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。廣泛適用於石油、化工、城市給排水等要求嚴格切斷的工況。

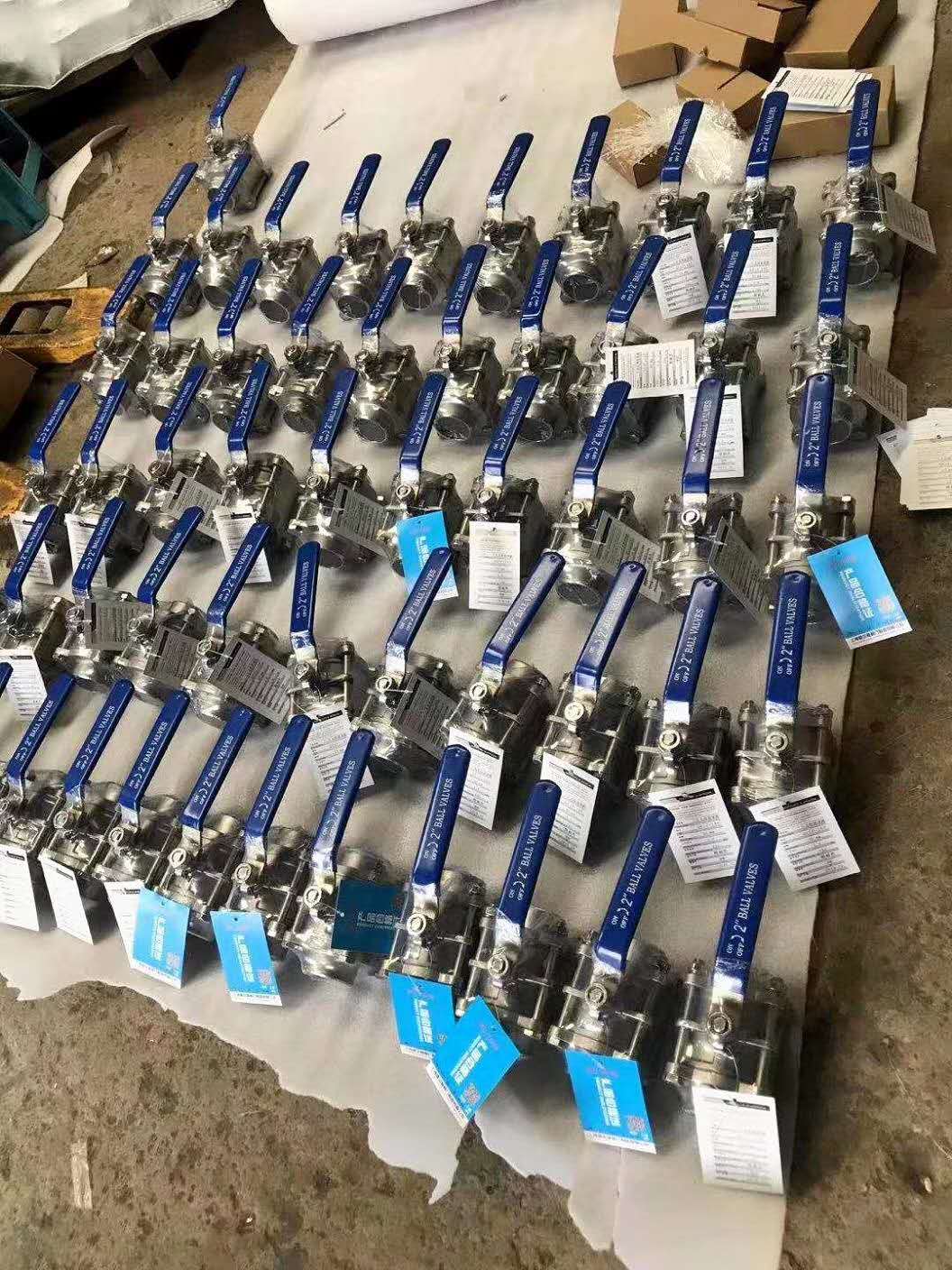

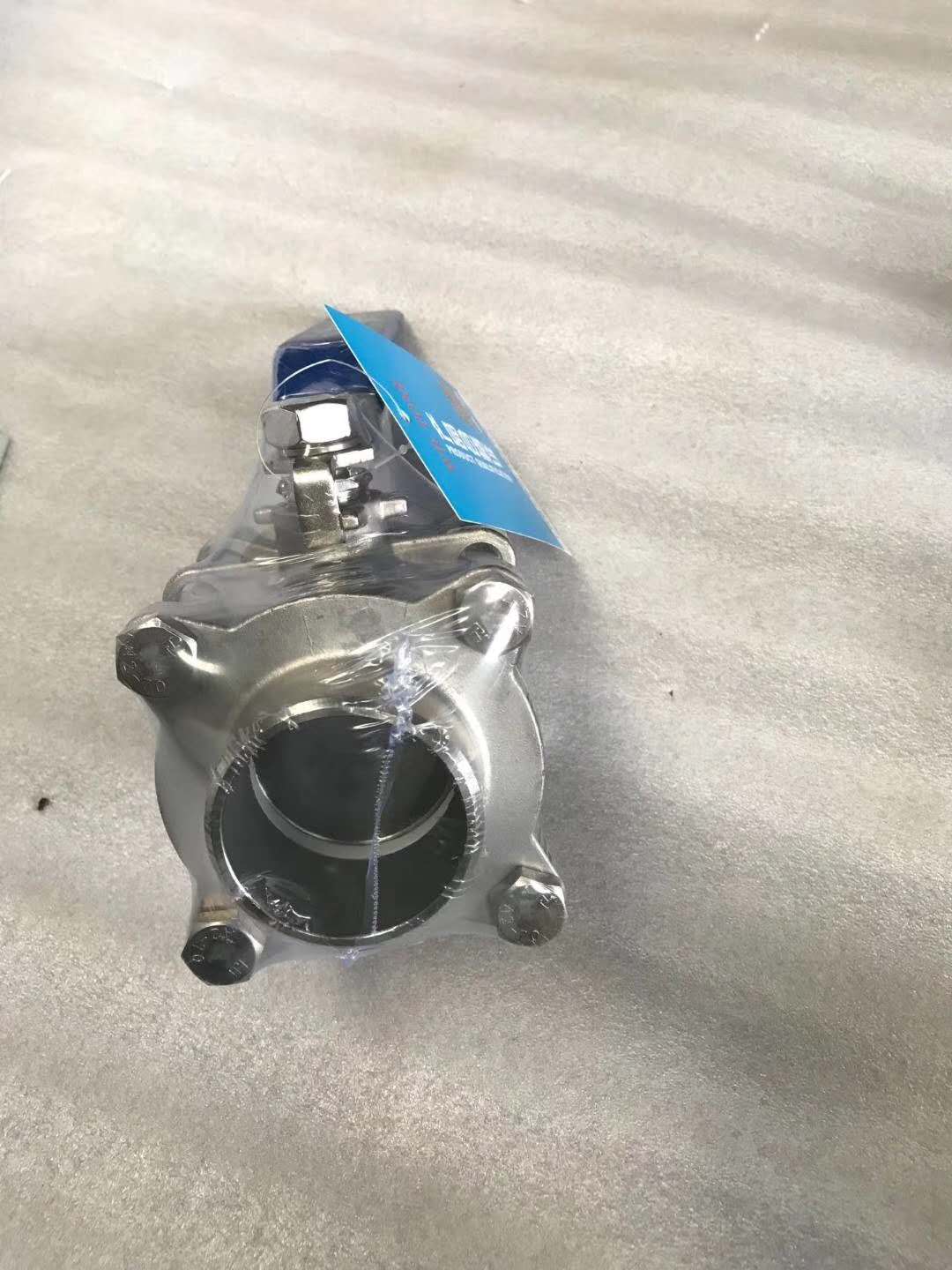

Q11F三片式焊接球閥實物圖：

Q11F三片式焊接球閥
