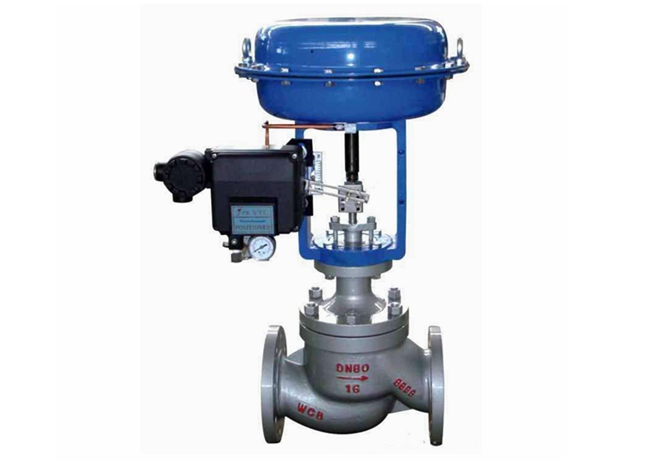

氣動調節閥的結構組成我們在之前已經為大家介紹,主要有調節閥體、氣動執行器及各附屬裝置等。今天我們主要為大家介紹氣動調節閥各附屬結構。
氣動調節閥的附屬結構裝置可為其實現各種不同的功能要求,主要有電-氣轉換器、閥門定位器、空氣過濾減壓器、放大器以及手輪等。
1、電-氣轉換器通常由電路、磁路、氣動平衡部分等組成,是通過將電流信號轉換成氣壓信號的裝置。
2、閥門定位器是一種將電氣信號轉換成壓力信號的裝置。
3、空氣空氣過濾減壓器用於淨化來自空氣壓縮係統的氣源,除去空氣中的灰塵、雜質,並將壓縮空氣係統來的氣源壓力調整到所需的壓力值。
4、放大器有些閥門要求開關時間比較短,而且這些閥門的氣動執行機構膜片尺寸很大,就需要在氣動執行機構和閥門定位器之間安裝一個放大器來改善閥門的動作情況,其作用就是增加氣動執行機構的進/放氣量。
5、手輪機構與氣動調節閥配套使用。氣源(信號)壓力故障、執行機構的隔膜、彈簧以及密封件損壞時,可采用手輪機構操作閥門,維持調節閥的調節功能。
