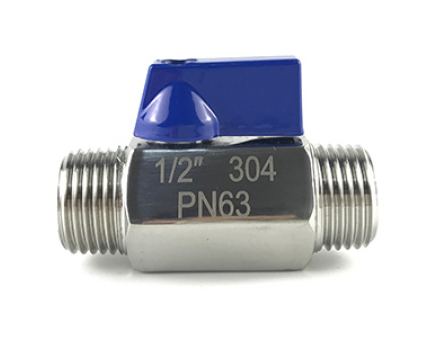

雙外牙不鏽鋼迷你球閥的閥體采用脫蠟精密鑄造件,主要材質為不鏽鋼304,連接方式采用外螺紋連接。不鏽鋼迷你球閥螺紋標準有國標、美標、英標等,球閥表麵采用鏡麵拋光處理工藝處理,字頭以激光打印為主。不鏽鋼迷你球閥的設計為食品級設計,通徑為減流量通徑,設計抗壓為1000WOG/PN63,耐溫高200℃,適用範圍包括食品、醫藥、機械、水處理等都可以安裝使用。
雙外牙迷你球閥特征:
● 1000PSI/PN63
● 減流量通徑 > ● 脫蠟精密鑄造 ● 閥杆防爆出裝置設計
● 衛生設計
● 產品通過PED97/23/CE認證
● 鑄件通過AD2000-W0認證
● 螺紋符合:ASME B1.20.1,BS21.0,DIN2999/259,ISO228-1,JIS B 0203,ISO7/1
● 檢查與測試:API1598,EN12266
產品材質
序號 | 名稱 | 材質 |
1 | O型密封圈 | NBR |
2 | 閥杆 | SUS304 |
3 | 螺絲 | SUS304 |
4 | 手柄 | 鋁合合 |
5 | 閥體 | CF8/CF8M |
6 | 閥蓋 | CF8/CF8M |
7 | 閥座A | RPTFE |
8 | 閥球 | CF8/CF8M |
9 | 球座 | RPTFE |
產品尺寸表
尺寸 | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
D | 7 | 7 | 7 | 9.2 | 12.5 | 15 |
W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
L | 50 | 50 | 50 | 58 | 71.5 | 83 |
H | 26.5 | 26.5 | 26.5 | 28.3 | 31.5 | 34 |
