      調節閥的分類之直通雙座閥

      2022-03-06 12:54:20   點擊量:

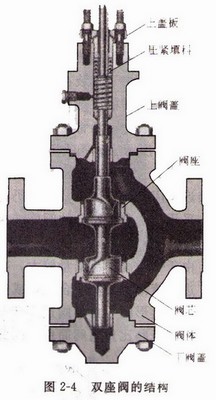

      直通雙座閥 如圖2-4所示。直通雙座調節閥有兩個閥芯和兩個閥座。流體從圖示的左側流入，經兩個閥芯和閥座後，彙合到右側流出。

      雙座調節閥的結構

      由於上閥芯所受向上推力和下閥芯所受向下推力基本平衡，因此，整個閥芯所受不平衡力小。直通雙座閥的特點如下。
      ①　所受不平衡力小，允許的壓降大，例如，DN100雙座閥允許壓差280kPa。
      ②　流通能力大，與相同口徑的其他控製閥比較，雙座閥可流過更多流體，同口徑雙座閥流通能力比單座閥流通能力約大20%-50/%。例如，DN100雙座閥流通能力達160。因此，為獲得相同的流通能力，雙座閥可選用較小推力的執行機構。
      ③　正體閥和反體閥的改裝方便。由於雙座閥采用頂底雙導向，因此，隻需將閥芯和閥座反過來安裝就能將正體閥改為反體閥，反體閥改為正體閥，而不需要改選執行機構的正作用或反作用類型。圖2-4所示的雙座閥結構隻需將閥體反裝，並與閥杆連接即可完成。
      ④　泄漏量大。雙座閥的上、下閥芯不能同時保證關閉，因此，雙座閥的泄漏量較大，標準泄漏量為0.1%C。雙座閥的閥芯和閥座采用不同村料或者用於低溫或高溫場合時，由於村料線膨脹量不同，造成的泄漏量會更大。
      ⑤　抗衝刷能力差。閥內流路複雜，在高壓差應用場合，受到高壓流體的衝刷較嚴重，並在高壓差時造成流體的閃蒸和空化，加重了對閥體的衝刷，因此，雙座閥不適用於高壓差的應用場所。由於流路複雜，它也不適用於含纖維介質和高黏度流體的控製。

          由於帶平衡的套筒閥能夠消除大部分靜態不平衡力，雙座閥的優點已不明顯，而它的泄漏量大的缺點更為顯現，因此，在工業生產過程中，原來采用雙座閥的場合，可用帶平衡結構的套筒閥代替，國外製造商也采用整體結構的雙座直通閥來減小泄漏量的產品。
