偏心密封蝶阀有着不同的种类，应用的领域以及各自的特点自然也不尽相同。但从根本而言，偏心密封蝶阀的基本原理却有着异曲同工之妙。

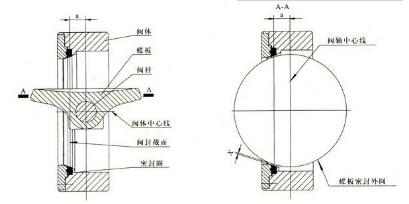

单偏心蝶阀结构原理图
单偏心蝶阀结构特征：
1，碟板的回转中心（即阀门轴中心）位于阀体的中心线上，且于阀板密封截面形成一个A尺寸偏置。单偏心蝶阀是碟板的回转中心在阀体的中心线上，阀板相对于密封面偏离一个距离，适宜软密封。
2，阀门关闭时，阀座和阀板密封面处在有相对过盈的接触状态，要达到密封主要是靠压紧密封圈使其在周边方向上膨胀产生密封比压和管道压力对阀板的力，使其达到密封，所以只能单向密封。
3，当阀门开启时，阀板和阀座的接触到一面脱离阀座，另一面始终是沿半圆周的轴向方向的二点接触，反复启闭密封圈容易受损，影响密封性能，更不可能实现金属密封。
4，从几何的角度可以很明显的看出，上图中X是不存在的，反过来还有一定的过盈。

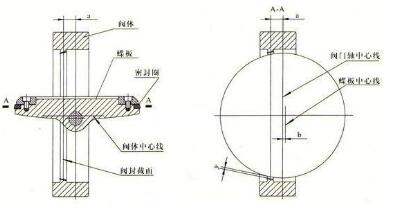

双偏心蝶阀结构原理图
双偏心蝶阀结构特征：
阀板回转中心（即阀门轴中心）于阀板密封截面形成一个尺寸A偏置，并与阀体中心形成一个尺寸B偏置。

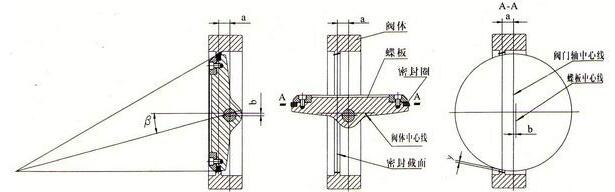

三偏心蝶阀结构原理图
三偏心蝶阀结构特征：
阀板回转中心（即阀门轴中心）于阀板密封截面形成一个A偏置，并与阀体中心形成一个b偏置；阀体密封面中心线与阀座中心线（即阀体中心线）形成一个角度为β的角偏置。
