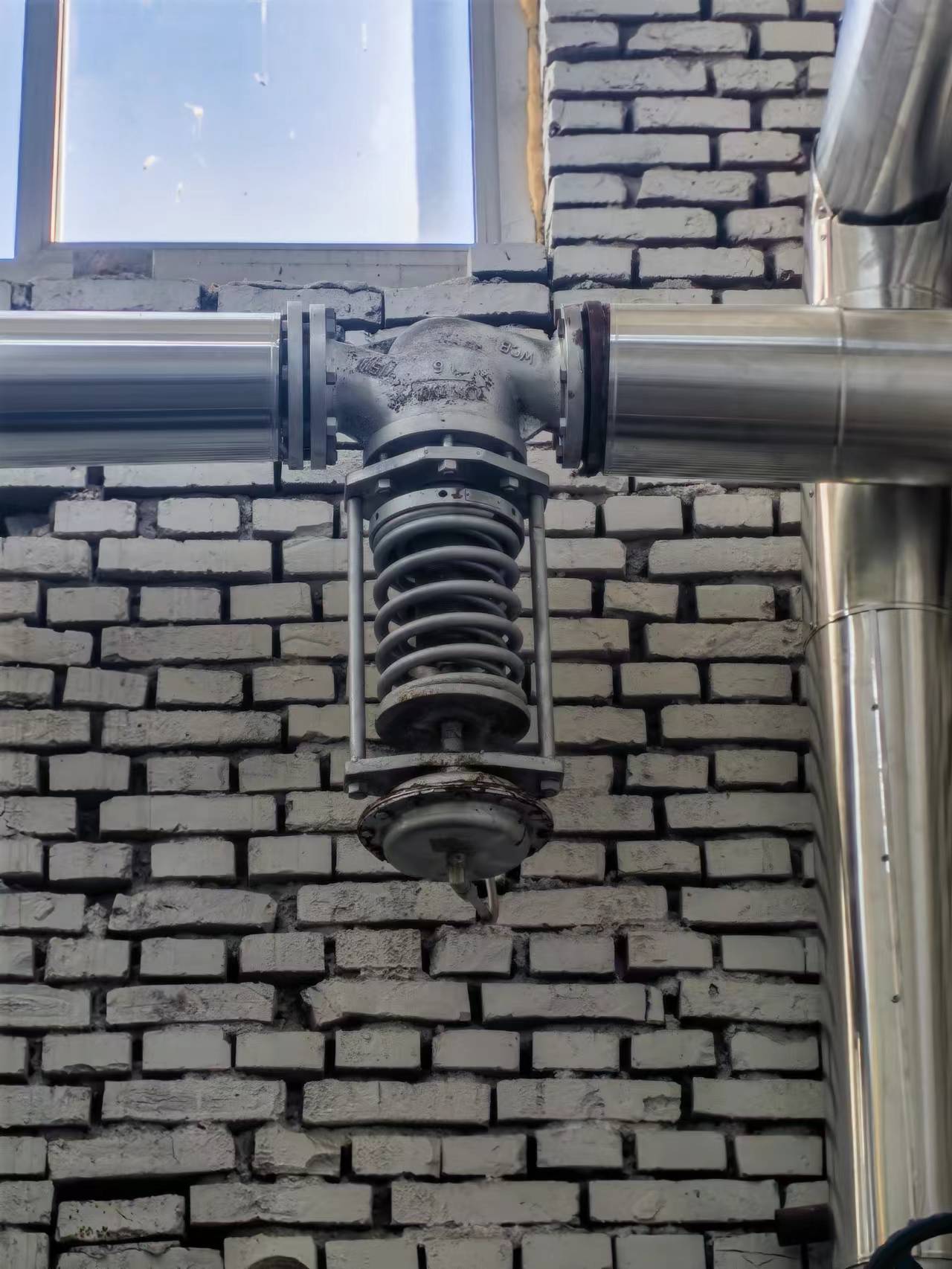

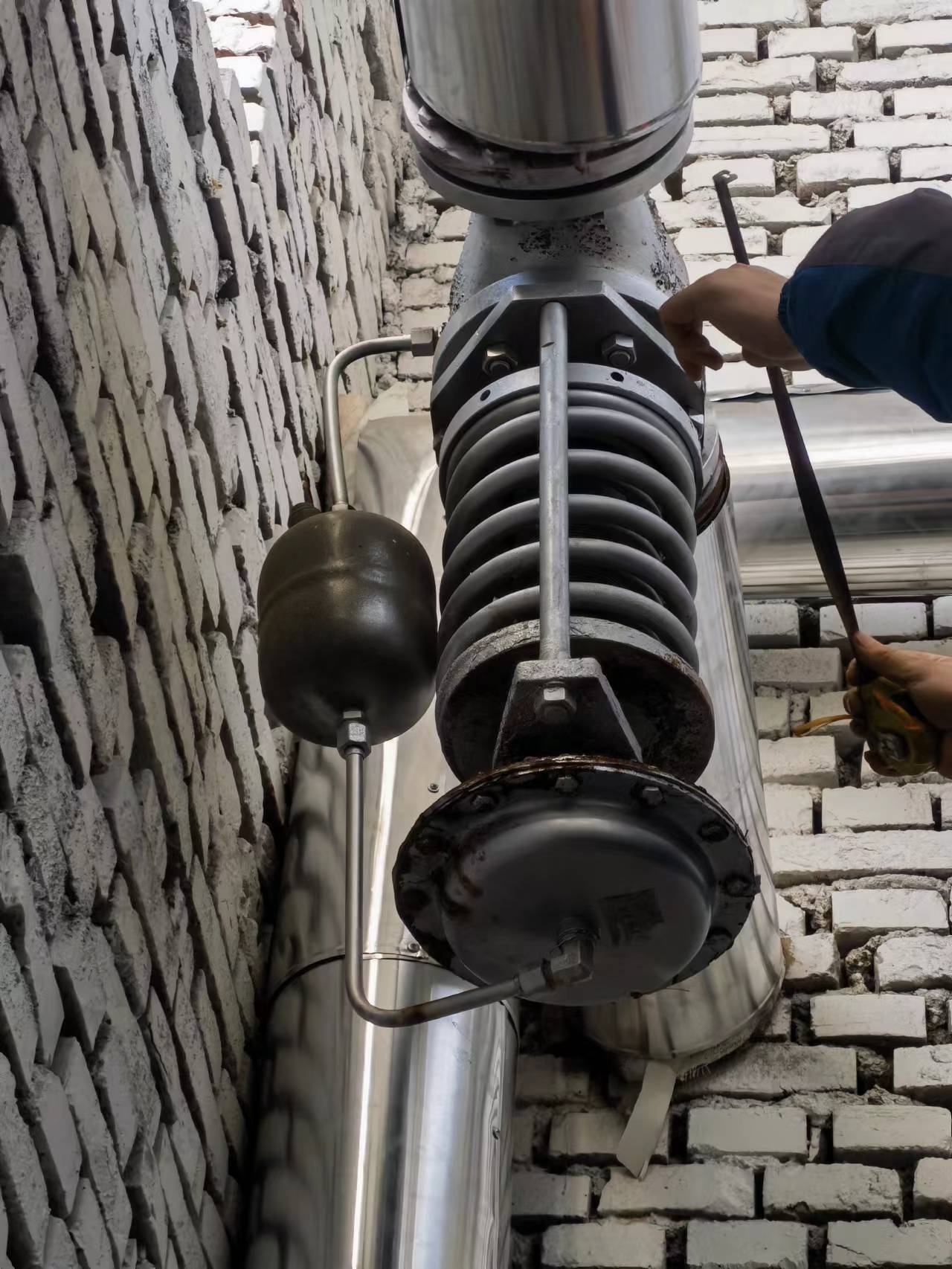

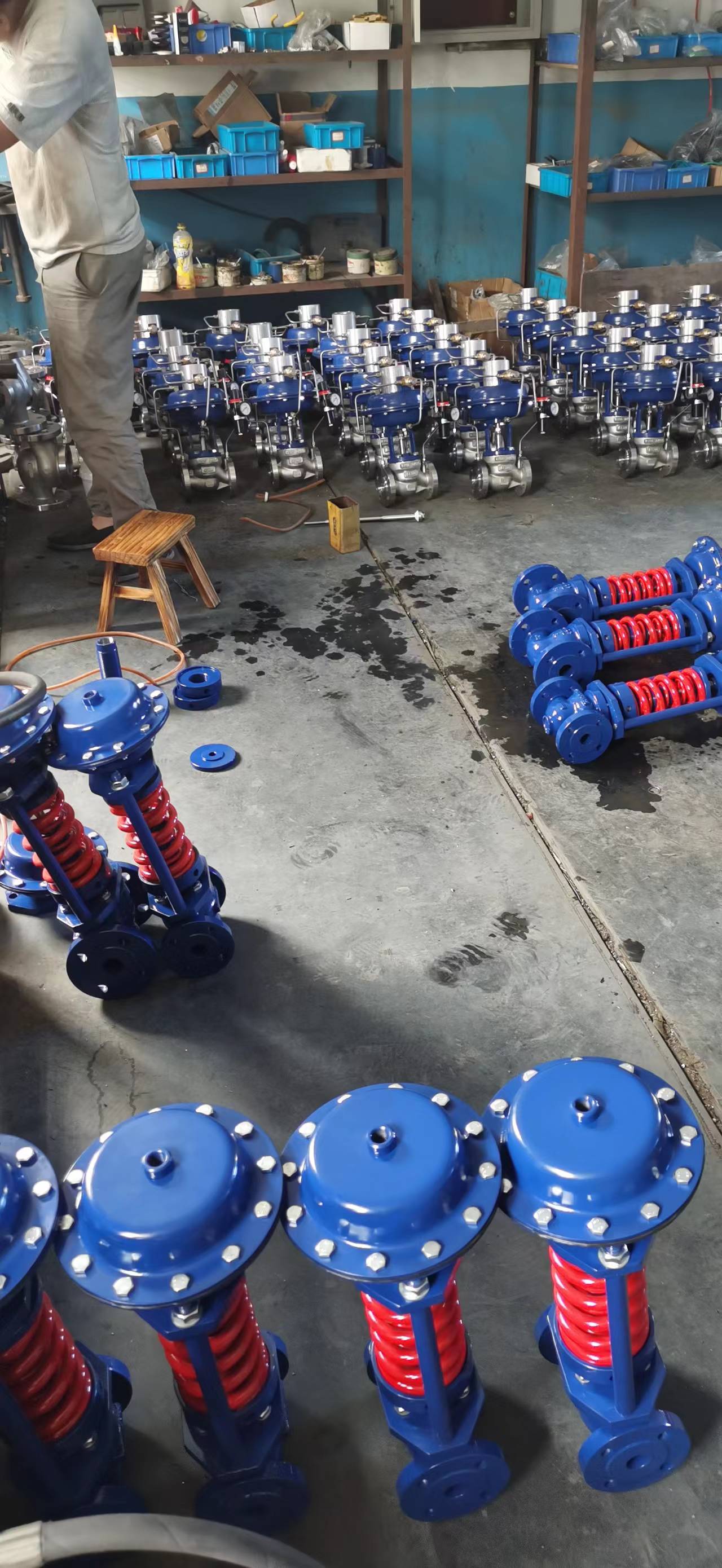

自力式蒸汽减压阀在化工园区应用

2022-03-06 12:54:20 点击量:

自力式蒸汽减压阀在化工园区应用

自力式减压阀通过调节阀体内开闭构件的开闭度调节介质的流量，降低介质的压力，通过阀门后压力的作用调节开闭构件的开闭度，使阀门后压力保持在一定范围内。自力式减压阀也称为活塞式减压阀、蒸汽减压阀。气动调节阀的必要部件主要是缓解空气源的压力，使调节阀获得稳定的空气源动力，从而控制调节。这种阀门一般要水平安装在管道上。根据施工形式，可分为膜式、弹簧膜式、活塞式、杠杆式、波纹管式。根据座位的数量，人可以是单座式和双座式。

好的系统运行依赖于良好的维护与管理，工程师不但在该新工厂项目前期设计阶段积极参与，配合设计方对蒸汽系统的设计提出了专业的辅助设计方案，而且在设备安装过程阶段多次身临现场，就现场施工存在的问题给出了很多优化改进措施，设备调试过程中，也是积极参与，确保蒸汽系统设备一次性调试成功，在设备运行以后，坚持定期对用户做好回访工作，适时对现场维护工程师进行多方面培训，介绍蒸汽和冷凝水的基本知识和维护技能，故障判断，并一起实地熟悉产品系统，到设备现场实地讲解，指导做好日常的维护保养监测工作，防患于未然。在蒸汽系统故障发生时，总是及时赶赴现场，与现场设备维护工程师紧密合作，分析问题，一起攻克难题，拿出有效的解决方案，保证了系统的迅速恢复，使厂区的生产生活免受影响，获得了用户的一致赞誉。

序号

品名

型号及规格

单位

数量

单　价

（元）

金额

（元）

阀体材质及其它

减压阀

法兰更换

自力式蒸汽减压阀ZZYP-16C DN100 PN25

进口压力1.25MPA,

出口压力0.4 MPA

介质蒸汽,控制阀后压力

原来法兰PN16 DN100

更换后法兰PN25 DN100

台

碳钢阀体

内件不锈钢

在车间二楼南侧设有空调处理机房，里面空气处理机是厂区空调系统的核心设备。在空调的空气处理机中，加湿段是个重要的环节，在这些空气处理机应用是多台干蒸汽加湿器上，加湿蒸汽量的控制正是采用了瑞克高质量的EL3500/LE33的电动控制阀产品，它的稳定工作保证了空调处理机加湿量的准确控制，干蒸汽加湿器汽水分离器下面的疏水系统也正采用浮球式疏水阀组，使加湿器下冷凝水得到有效排放，提高了加湿的理想效果，保证了加湿系统的正常运行，从而保证了空调系统的正常使用。实际运行中，空调出风湿度得到稳定控制，达到了要求的效果。

在当今社会，节能成了全社会的共同话题，国家提出建设节约型社会，实现“十一五"规划纲要提出的节能目标，促进经济社会发展切实转入可持续发展的轨道。在国家日益注重节能环保的大背景下，该公司与瑞克两家都把节能、环保作为己任的公司，通过相互紧密合作上演了一曲节能环保的新篇章。

如果压力传感器检测到阀门压力指示的上升，减压阀打开度就会减少。检测到减压阀压力也就会减少，减压阀打开度提高，满足控制要求。自力式减压阀-该阀的减压比必须在一定程度上超过系统值。即使是最大流量或最小流量，也必须能够响应积极或反作用的控制信号。这些阀门应该选择有用的控制范围，即最大流量的20%到80%。通常具有等比或等比的特性。这种类型的阀门本身具有比例控制所需的最佳流动特性和流动范围。


自力式蒸汽减压阀在化工园区应用主要材质

阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜盖：A3 A3钢涂四氟乙烯不锈钢
填料：聚四氟乙烯柔性石墨
橡胶膜片：丁睛、乙丙、氟、耐油橡胶

自力式蒸汽减压阀在化工园区应用技术参数

公称通径 DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
额定流量系数 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
额定行程 (mm)		8			10				14		20			25		40				50	60		70
公称压力 PN(MPa)		1.6 、 4.0 、 6.4
压力调节范围 (kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快开
调节精度 ( ％ )		± 5
使用温度 ( ℃ )		≤ 350
允许泄漏量	硬密封 (l/h)	单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
	软密封 (ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
减压比	最大	10
	最小	1.25

自力式蒸汽减压阀在化工园区应用技术规范


◆蒸汽减压阀外形尺寸与重量

公称通径 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 — 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 — 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 — 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 — 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头螺纹			M16X1.5
