气动电磁阀的工作原理气动电磁阀怎么安装

2014-07-06 19:29:51 点击量:

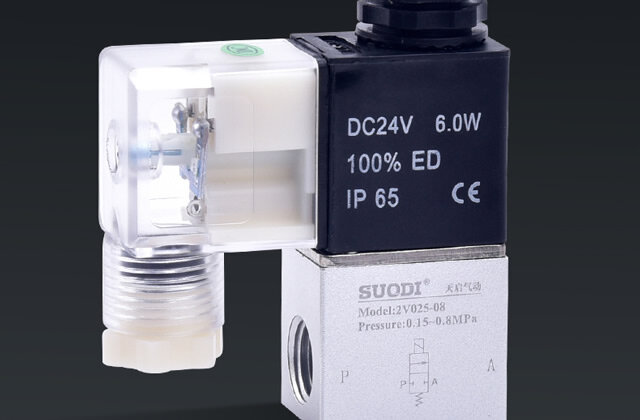

一、气动电磁阀的工作原理

气动电磁阀里有密闭的腔，在的不同位置开有通孔，气动电磁阀的每个孔都通向不同的气管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边。

气动电磁阀通过控制阀体的移动来档住或漏出不同的排气的孔，而进气孔是常开的，高压气体就会进入不同的排气管，然后通过气动电磁阀的气压来推动气缸的活塞，这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。

二、气动电磁阀怎么安装

1、电磁阀产品的安装，首先要保证气动电磁阀产品的工作范围条件与实际的工作地点的情况相符，超出电磁阀产品工作范围的请勿进行强制安装，否则容易造成电磁阀的损坏和意外情况的发生。需要注意的工作条件主要有工作地点的电源电压、压力范围、压差范围、介质属性、环境及工作温度等。不同的工作环境都有对应的电磁阀产品与之对应，用户们可选择适合工作环境的产品，切勿强制安装不适合的电磁阀型号。

2、电磁阀产品的安装方向应注意电磁阀的主要部件，线圈，电磁阀线圈的安装应竖直安装在管道上，且管道应保持与地面的水平。否则电磁阀产品在工作的时候极易发生故障如无法工作等。不过为了满足特殊工作环境，有可以侧立安装的电磁阀产品，具体的型号用户可以咨询力典阀业的销售人员。

3、由于部分电磁阀产品因工作原理是与电磁有关，因此对于工作环境的要求较高，例如内部和管道的洁净度，所以用户在实际安装的时候，需要把管道以及内部进行水洗和吹洗，以保证内部和管道的清洁，不让杂质影响到电磁阀产品的正常工作。另外为了保证电磁阀产品在工作的时候不会有异物进入，需在管道中安装滤网和过滤器。

4、由于电磁阀产品常与水泵等流体输送设备配用，因此在实际工作的时候，也会有水锤现象的发生，那么在选用气动元件电磁阀产品的时候，用户则需要选用有防水锤性能的电磁阀产品。

5、如果电磁阀产品需要长时间工作，用户在实际安装的时候，需安装旁路，以便在电磁阀产品工作并发生故障的时候方便进行维护。

6、除真空管路和特殊情况下，一般的电磁阀产品在安装的时候一定要注意电磁阀的安装方向。一般在电磁阀的阀体上都有标明，一个类似箭头的标记，→。这个表示的是介质的输送方向。

7、常开与常闭型电磁阀不可以互换使用，这样会导致电磁阀线圈的烧坏，降低电磁阀的使用寿命，因此用户在实际的使用情况下，请勿让电磁阀处于长时间的通电状态下。

三、气动电磁阀操作方法

1、气动阀操作时的启闭方向，一律应顺时针关闭。

2、由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。

3、为了便于一个人的启闭操作，在管道工压状况下，大启闭力矩宜为240N-m。

4、气动阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

5、气动阀启闭程度的显示盘：
