蒸汽减压阀工作原理

2014-07-06 19:29:51 点击量:

蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

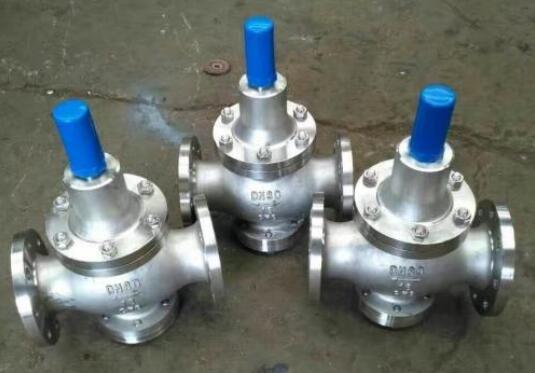

蒸汽减压阀

蒸汽减压阀工作原理

蒸汽减压阀工作原理，蒸汽减压阀是经过启闭件的节省，将进口压力减至某一需求的出口压力，并使出口压力坚持安稳。蒸汽减压阀出厂时，调理绷簧处于未紧缩状况，此刻主阀瓣和付阀瓣处于封闭状况，使用时按顺时针转动调理螺钉，紧缩调理绷簧，使膜瓣移顶开付阀瓣，介质由a孔经过付阀座到b孔进入活塞上方，活塞在介质压力的效果下，向下移动推进主阀瓣离开主阀座，使介质流向阀后。一起由c孔进入膜片下方，当阀后压力超越调定压力时，推进膜片上移紧缩调理绷簧，付阀瓣随之向封闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此刻的主阀瓣在主阀瓣绷簧力的推进上下移，使主阀瓣与主阀座的空隙减小，介质流量也随之减小，使阀后压力也随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣与主阀座的空隙加大，介质流量也随之增加，使阀后压力也随之增高到达新的平衡。

蒸汽减压阀在管道中一般应当水平装置。蒸汽减压阀是气动调理阀的一个不可或缺的配件之一，主要效果是将气源的压力减压并安稳到一个定值，以便于调理阀可以获得安稳的气源动力用于调理操控。

蒸汽减压阀的工作由阀后压力进行操控。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小;当检测到减压阀后压力减小，减压阀阀门开度加大，以满意操控要求。

蒸汽减压阀——该阀门的减压比有必要在一定程度上高于体系值;即使在较大或许较小流量时它也应该可以对正效果或许反效果操控信号做出响应。这些阀门应该针对有用操控规模选择，即较大流量的20%到80%。正常为等比型或许具有等比特性。这些类型的阀门自身具有份额操控所要求的较好流量特性及流量规模。

蒸汽减压阀适用于水、蒸汽、空气介质管路上，经过调理使进口压力下降至某一需求的出口压力，当进口压力与流量有变化时，靠介质自身的能量自动坚持出口压力在一定规模内，但进口压力和出口压力之差有必要≥0.2MPA/CM
