上展式放料阀和下展式放料阀区别有哪些

2014-07-06 19:29:51 点击量:

放料阀操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。本类阀门在管道中一般应当水平安装。阀门行业从业人员经常对上展式放料阀和下展式放料阀的区别有所困惑，今天我们将对上展式和下展式放料阀的适用性、结构、尺寸、力矩等方面进行了分析，比较了上展式放料阀和下展式放料阀的区别：

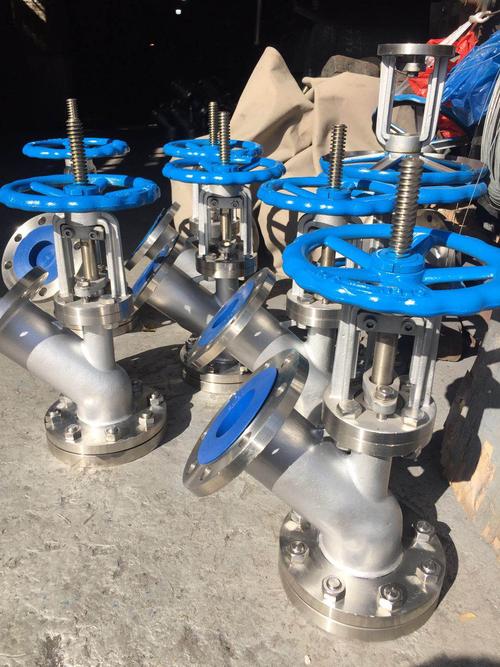

上展式放料阀

上展式放料阀和下展式放料阀区别

放料阀主要用于反应釜、储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要将阀底结构设计为平底型阀体为V型并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷和耐腐蚀的密封圈，在开启阀门瞬间可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理使表面硬度达到HRC56-62，具有高耐磨耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金密封副采用线密封保证密封的可靠性并可防止结疤的同时采取短行程阀瓣的设计。大多在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。操作方式例如手动、气动（弹簧复位式、双作用式、带手轮和不带手轮）、电动、液动、齿轮等。

1、适用性区别

放料阀主要用于储料罐、反应釜及其他容器的底部用来排放物料，阀门通常采用法兰或对接焊与设备连接并位于其底部，主要是消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要它们分为上展式、下展式做成的；上展式用于有搅拌器放料阀的反应釜放料而下展式放料阀用于框式锚式搅拌器的反应釜放料。

2、结构区别

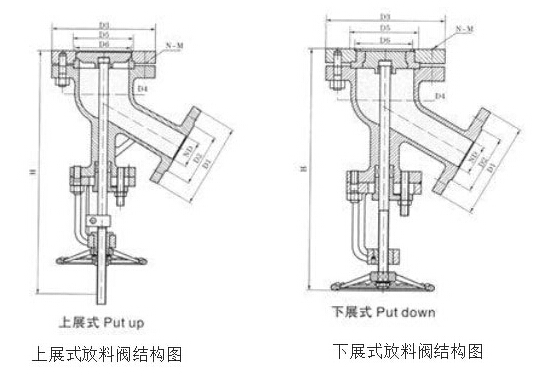

结构图

3、启闭力矩的区别

上展式放料阀为阀瓣向上运动阀门打开，打开时阀门需克服介质的作用力所以打开时较关闭力矩大。下展式式放料阀为阀瓣(柱塞)向下运动阀门打开，打开时运动方向与介质作用力相同因此打开时较关闭的力矩小。

4、启闭行程的区别

启闭行程不同安装尺寸有大小上展式放料阀和下展式放料阀启闭行程小、安装高度较小。柱塞式的放料阀按柱塞结构和运动方式分为升降杆和旋转杆两种结构形式，升降杆结构形式它要求有较大的安装空间但可依据柱塞的运动方式和位置直观地判断阀门的启闭和位置。旋转杆结构形式安装高度最小在启闭过程中柱塞只做旋转运动，它要依据带有启闭位置指示器来判断阀门的启闭和位置。
