减压阀工作原理及减压阀的分类

2014-07-06 19:29:51 点击量:

减压阀通过启闭件的节流，将进口压力降低到某一预定的出口压力，并借阀后压力的直接作用，使阀后压力自动保持在一定范围内的阀门，称为减压阀。

（1）减压阀的用途减压阀用于需要将介质压力降低到某确定压力范围的场合。

常用减压阀参数范围：公称尺寸DN20~400；公称压力PN10~100；工作温度t≤540℃。

减压阀可设计成单阀座结构，也可设计成双阀座结构。单阀座结构通常用在“无流量”或“末端”，需要它具有良好的关闭能力的场合，而双阀座结构能够提高流量的最大值并改善控制压力的精度。但是在流量为零或非常低时，控制压力的能力降低。

减压阀应用范围广泛，包括蒸汽、压缩空气、工业用气，水、油和许多其他液体介质均可使用。

因而，鉴于许多可能的结构变化，当考虑到选用减压阀的时候，其中最主要的就是阀的确切性能，首先应充分给予测试，以保证良好的使用效果。应提供给制造商全部的、综合性的技术说明，让制造商提供“量身打造”的符合使用要求的减压阀。

随着科学技术的发展，减压阀的应用范围越来越广，技术参数也随之提高。如电力系统的蒸汽减温减压阀，最高工作压力已达17.0MPa,最高使用温度已达560℃。有的高压气体减压阀，其工作压力高达42.0MPa,在大型给排水、石油化工、煤气、核电等领域的工业管道中，减压阀的公称尺寸已达DN1200以上。

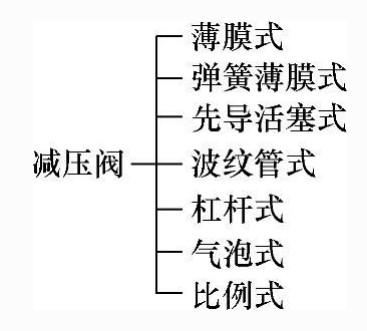

（2)减压阀的种类按结构形式分类如下：

（3）减压阀的工作原理各种减压阀的工作原理基本相同，以常用的先导活塞式减压阀为例说明。

当调节弹簧处于自由状态时，阀瓣呈关闭状态。拧动调节螺钉，顶开脉冲阀瓣，介质由进口通道经脉冲阀进入活塞上方。由于活塞面积比主阀瓣面积大，受力后向下移动使主阀瓣开启，介质流向的出口并进入膜片下方，出口压力逐渐上升直至所要求的数值，此时与弹簧力平衡。如果出口压力增高，原来的平衡状态即遭破坏，膜片下的介质压力大于调节弹簧的压力，膜片即向上移动，脉冲阀则向关闭方向运动，使流入活塞上方的介质减少，压力亦随之下降，引起活塞与方阀瓣上移，减少了主阀瓣的开启，出口压力也随之下降，达到新的平衡。反之，出口压力下降时，主阀瓣向开启方向移动，出口压力又随之上升，达到新的平衡。这样，可以使出口压力保持在一定范围内。
