      隔膜阀分类 隔膜阀的特点介绍

      2014-07-06 19:29:51   点击量:

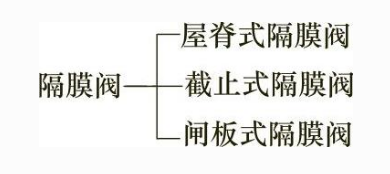

      隔膜阀的种类根据结构形式，隔膜阀可分成以下类型：

      隔膜阀分类 隔膜阀的特点介绍(图1)

      隔膜阀的特点
      ①因采用隔膜，使位于隔膜上方的阀盖、阀杆、阀瓣等零件不受介质腐蚀，亦不会产生介质外漏；不用填料机构，结构简单，维修方便。
      ②受隔膜材料的限制，使用范围小，仅用于低压、温度不高的场合。

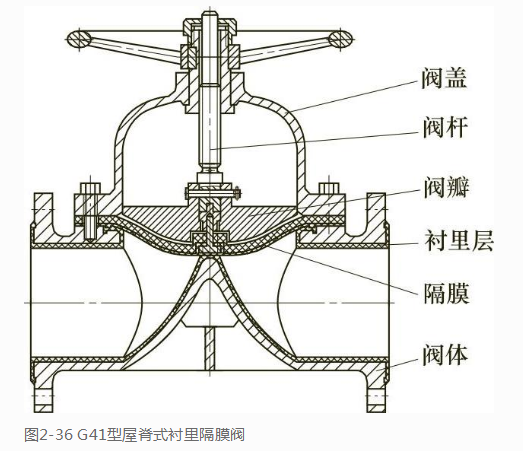

      隔膜阀的结构隔膜阀主要由阀体、阀盖、阀杆、隔膜、阀瓣、衬里层及传动装置等组成。图2-36所示是常用的屋脊式衬里隔膜阀。

      隔膜阀分类 隔膜阀的特点介绍(图2)

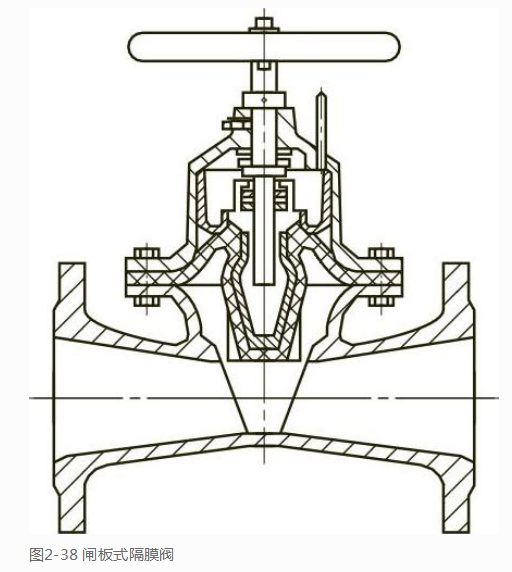

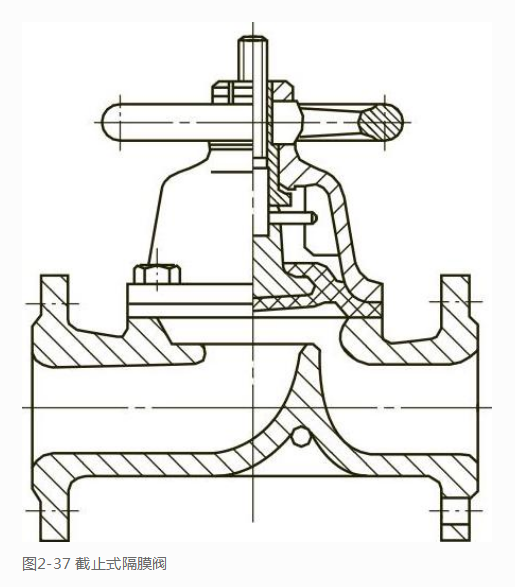

      阀体的结构常用屋脊式。此外还有截止式（图2-37）和闸板式（图2-38）等，但很少被采用。阀体有整体铸造和锻焊等结构，还可用各种耐腐蚀材料或用铸铁、铸钢衬以捕瓷、橡胶、塑料等制成。

      隔膜阀分类 隔膜阀的特点介绍(图3)

      隔膜阀分类 隔膜阀的特点介绍(图4)

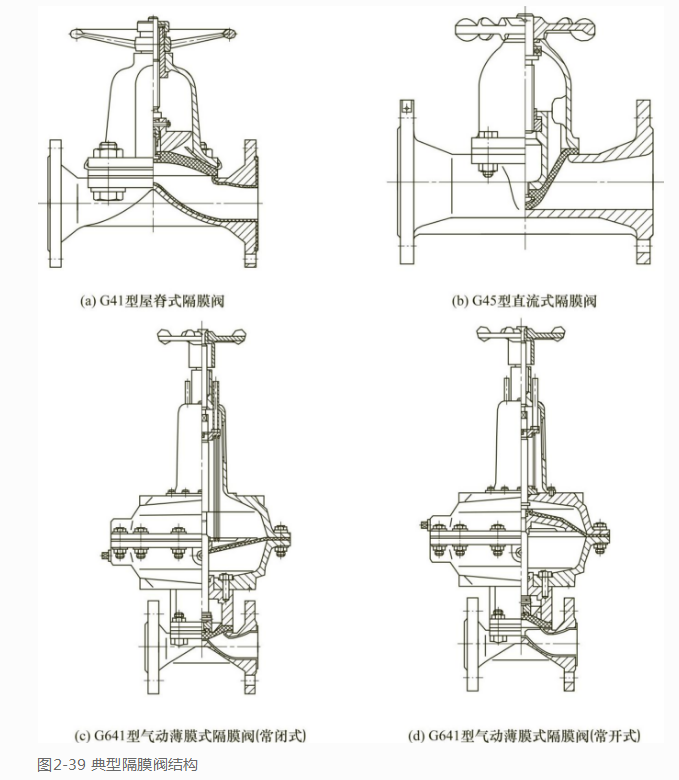

      典型隔膜阀结构典型隔膜阀结构见图2-39。

      隔膜阀分类 隔膜阀的特点介绍(图5)
