      隔膜式止回阀工作原理-阀门介绍

      2014-07-06 19:29:51   点击量:
      隔膜式止回阀（图2-58和图2-59）其关闭件系由隔膜组成，该隔膜与阀座偏离或贴合。

      隔膜式止回阀工作原理-阀门介绍(图1)

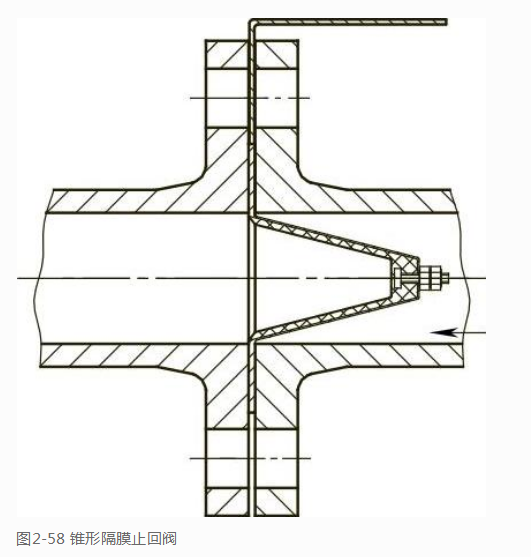

      图2-58所示的止回阀有一个锥形穿孔篮子形部件，此内件作匹配隔膜的支承用。这种阀门装在管道上的两个法兰之间，或者夹紧在管接头之间。通过锥形体的流体介质将隔膜从其阀座上掀起，介质继而通过。当顺流一停止，隔膜就重新恢复其原来的形状，关闭极为迅速。一个值得提及的使用场合是输入到处理浆料和胶状介质管道的净化气管道。在这种场合，隔膜显示出极大的操作可靠性，若使用其他阀门，则很快就会被磨损。

      隔膜式止回阀工作原理-阀门介绍(图2)

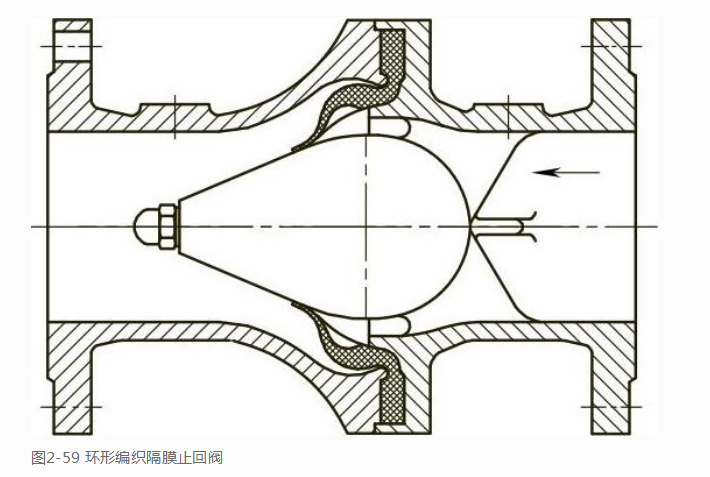

      图2-59所示的止回阀采用了褶皱的环状橡胶隔膜。在阀门关闭时，隔膜的褶皱边缘贴合在介质通道中心处。顺流介质使褶皱膜处打开，从而隔膜边缘就从阀座上缩回。由于隔膜在开启位置为弹性拉紧状态，并且隔膜边缘从全开到关闭位置的位移很短，所以这种隔膜止回阀关闭起来极其迅速。此种隔膜式止回阀较宜用于介质流变化范围很大的场合。但是，在可能使用这个阀门的场合，压差限于1MPa,使用温度只到70℃。
